Описание

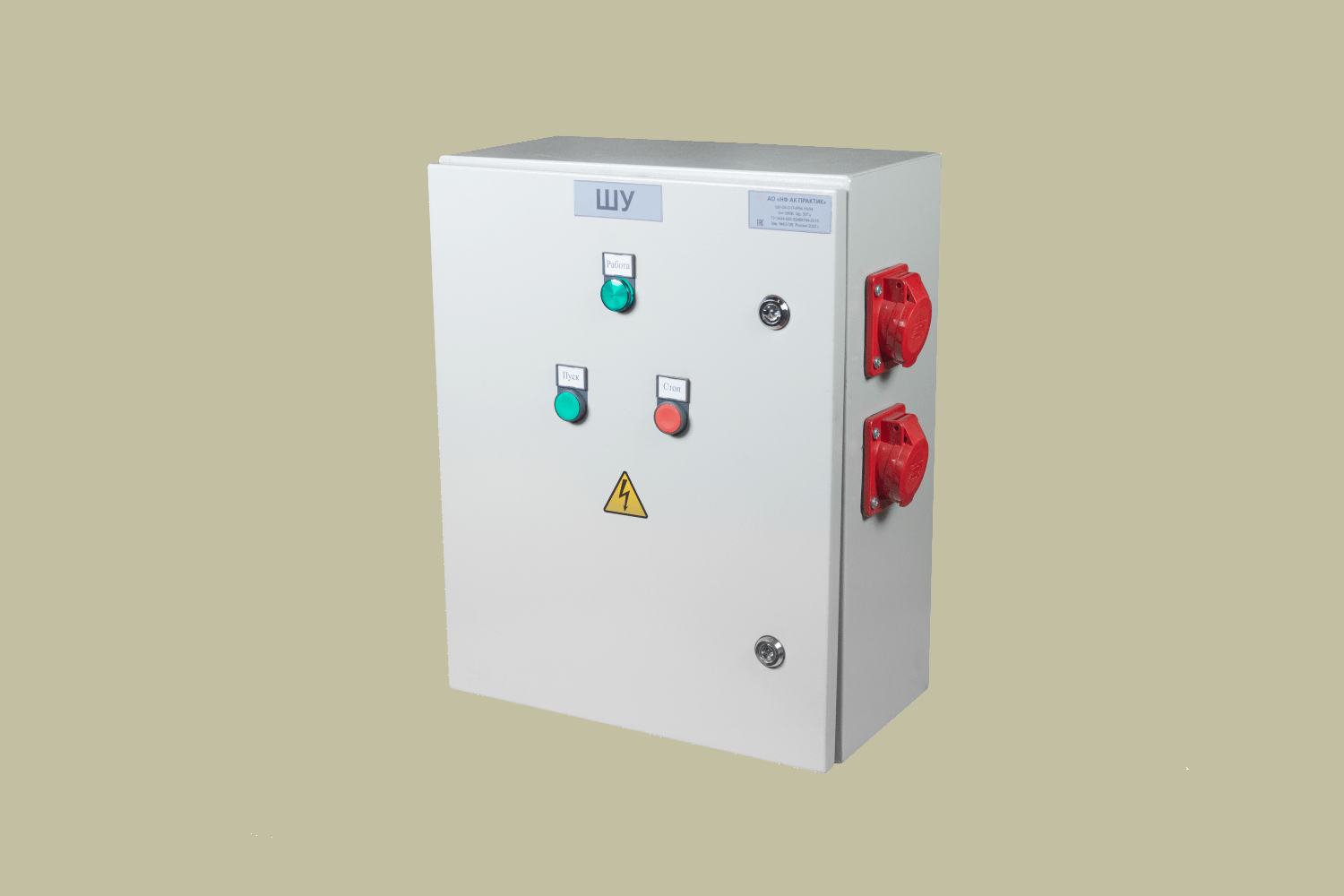

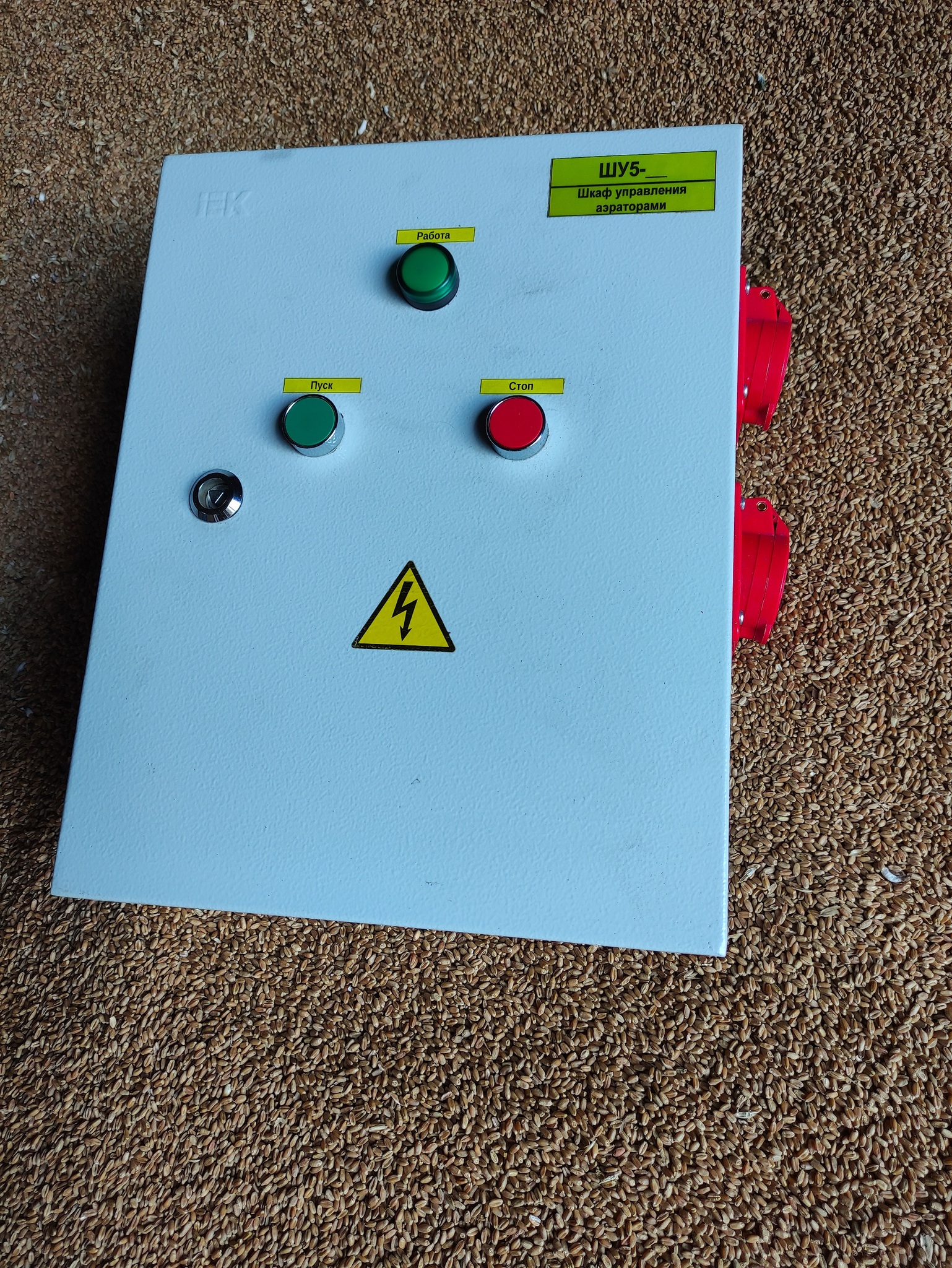

Шкаф управления (ШУ-5) предназначен для ввода и распределения электроэнергии, а также защиты отходящих линий (от
одной до пяти аэраторных установок, представляющих собой электродвигатель с вентилятором закрепленными на
специальной конструкции) при перегрузках и коротких замыканиях в трехфазных сетях напряжением 400/230В частотой до 60
Гц с глухо-заземленной нейтралью (тип заземления TN-C, TN-S или TN-C-S по ГОСТ 30331.2-95/ ГОСТ Р 50571.2-94).
Технические данные:
Номинальное рабочее напряжение (Uc): ~400/230 В.
Частота питающей цепи: 50 и 60 Гц.
Номинальное напряжение изоляции (Ui): 690 В.
Номинальное напряжение вспомогательных цепей (Uc): 230 В.
Номинальный ток ящика: 25 А.
Степень защиты по ГОСТ 14254-80: IP54.
Вид системы заземления: TN-C-S.
Габариты корпуса: высота – 400 мм; ширина – 310 мм; глубина - 220 мм.
Конструктивное исполнение:

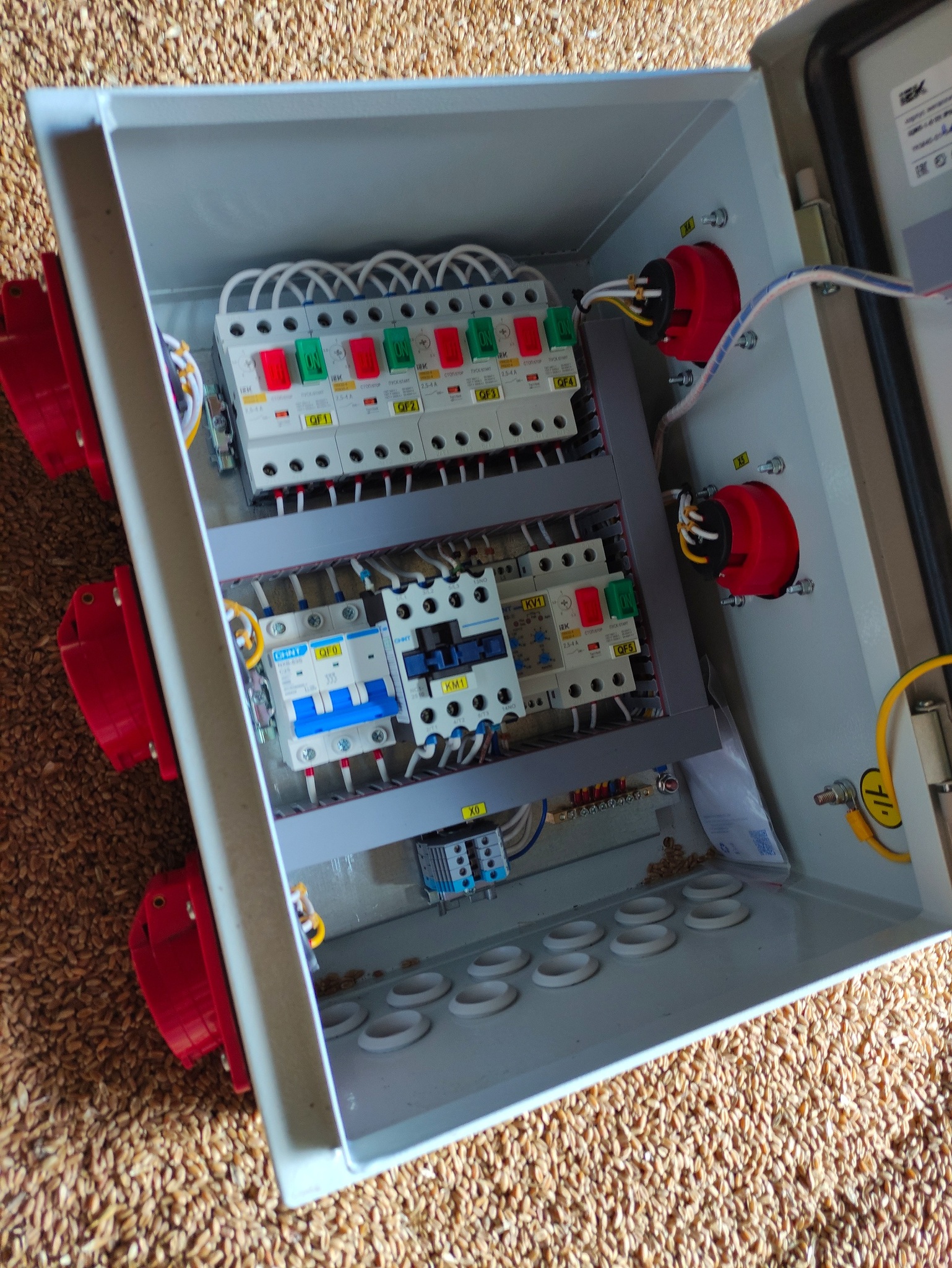

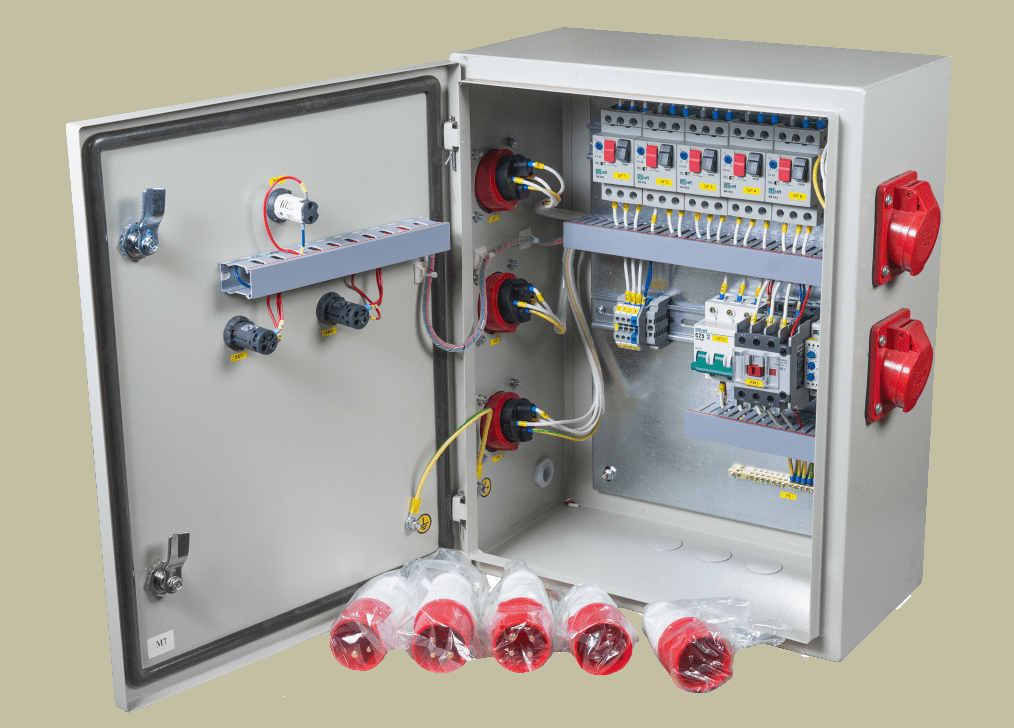

Корпус (ШУ) представляет собой ящик бескаркасной конструкции, в котором устанавливается комплект коммутационной
аппаратуры согласно электрической схеме.
Конструктивное исполнение по виду установки: навесное.

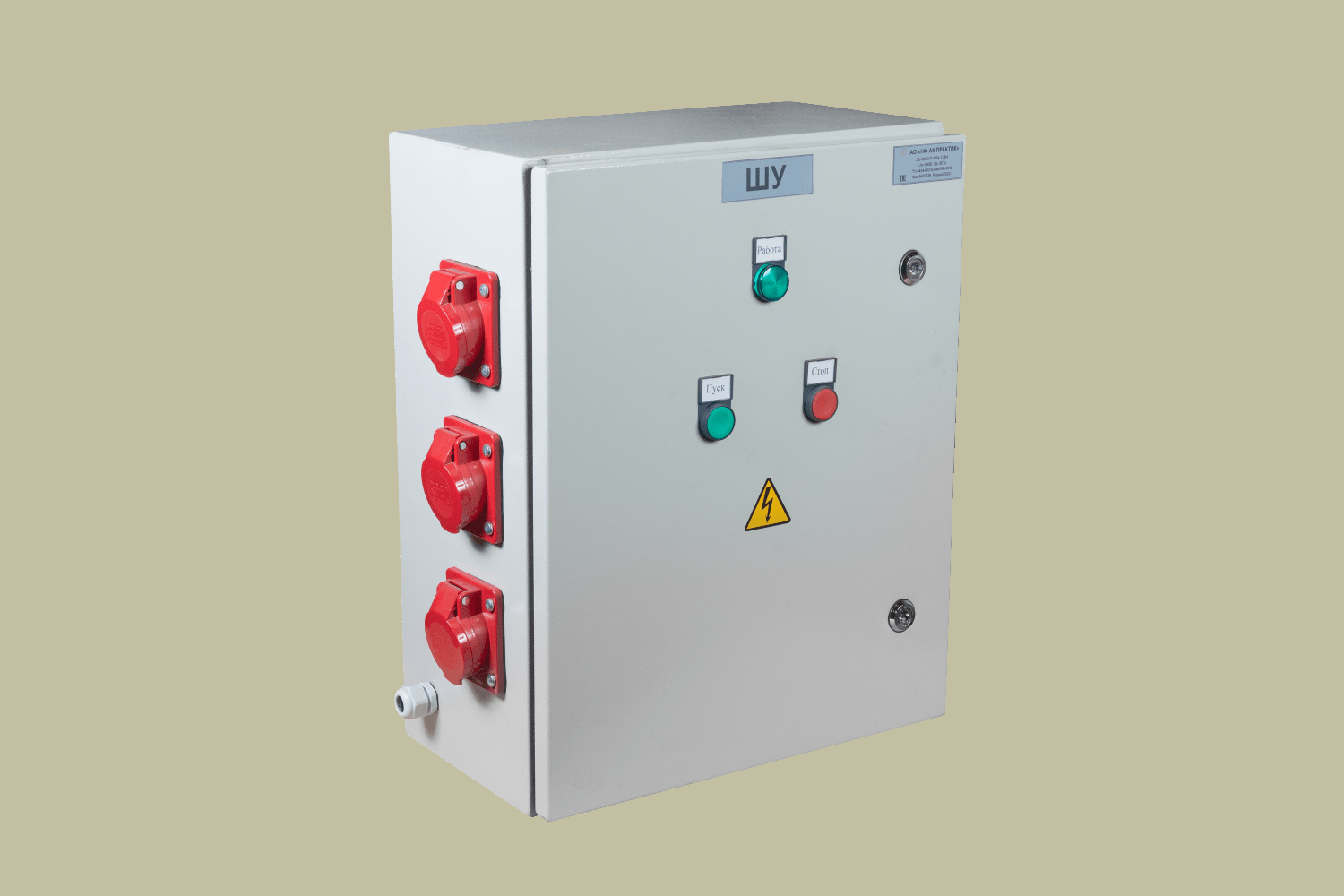

Ввод кабелей осуществляется слева или снизу корпуса. Отходящие линии подключаются к силовым разъемам,
установленным на боковых стенках шкафа.
Комплект поставки:
В комплект поставки входят:
a) Шкаф ШУА;
b) паспорт и руководство по эксплуатации - 1 шт.;
c) ключи от дверей - 1 комплект;
d) схема электрическая принципиальная.
